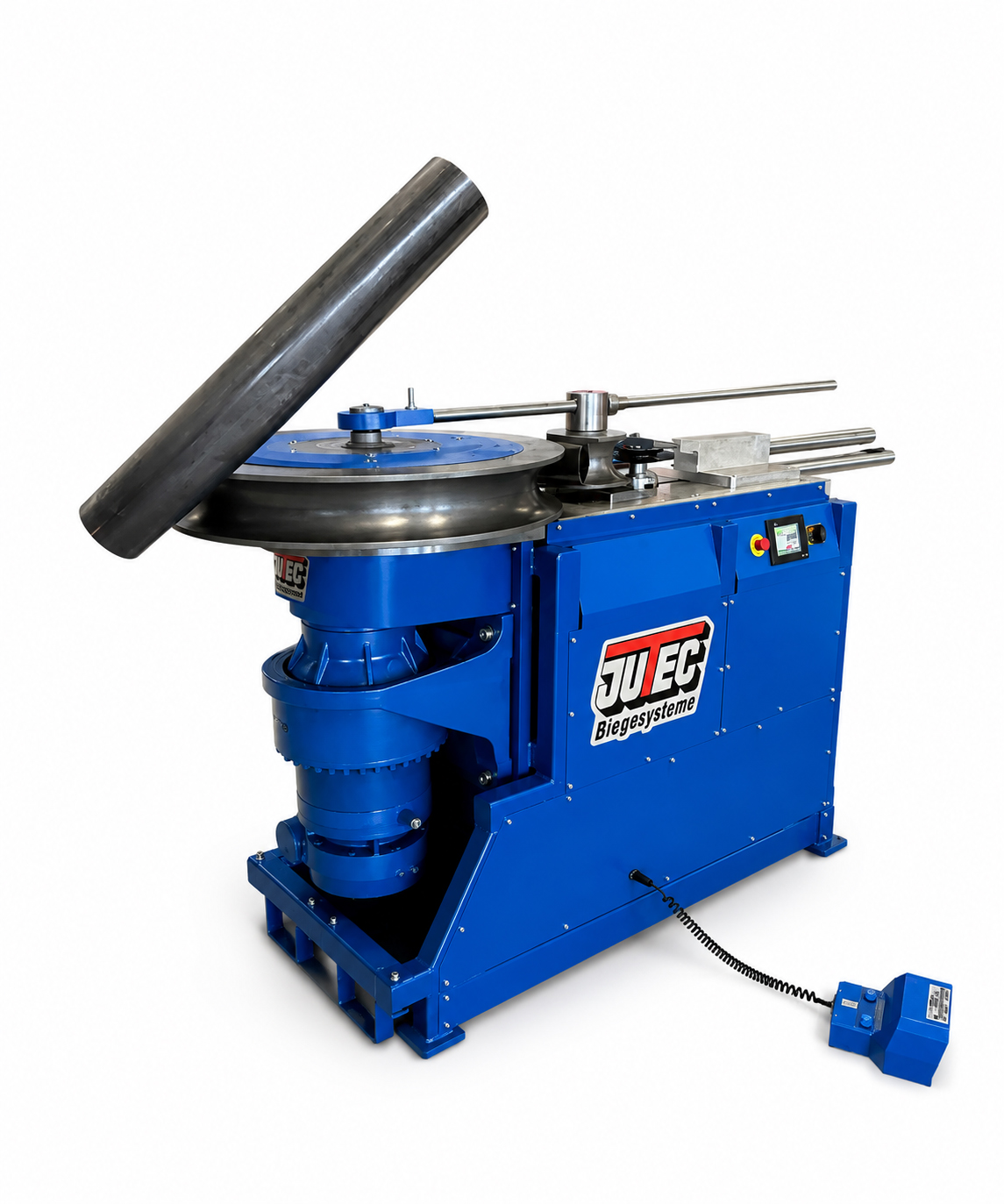

Biegesystem 15000

Leistungsstarke dornlose Rohrbiegemaschine für extreme Anforderungen

Die JUTEC 15000 wurde für anspruchsvolle Biegeaufgaben mit großen Rohrdurchmessern, hohen Wandstärken und komplexen Geometrien entwickelt. Die leistungsstarke dornlose Rohrbiegemaschine verbindet eine massive Schwerlastkonstruktion mit kraftvollem Präzisionsantrieb und intelligenter Steuerung und ermöglicht damit hohe Biegekräfte bei gleichzeitig präzisen und reproduzierbaren Ergebnissen.

Je nach Ausführung und Anwendung können Rohre und Profile bis in den Bereich von ca. 160 mm Außendurchmesser bearbeitet werden. Auch Vollmaterial sowie unterschiedliche Rohr- und Profilgeometrien lassen sich mit entsprechenden Werkzeugen verarbeiten.

Damit eignet sich die JUTEC 15000 insbesondere für anspruchsvolle Anwendungen im Anlagen- und Rohrleitungsbau, Schiffbau, Maschinen- und Sondermaschinenbau sowie in der Energie- und Hydrauliktechnik.

‍

Dornloses Biegen großer Rohrdurchmesser

Beim dornlosen Biegen mit der JUTEC 15000 bleibt das Rohr während des Biegevorgangs stehen, während sich das Werkzeug um das Werkstück bewegt. Das reduziert den erforderlichen Platzbedarf und sorgt für eine gute Zugänglichkeit zum Biegebereich – insbesondere bei großen und schweren Werkstücken ein entscheidender Vorteil.

Da kein klassischer Biegedorn erforderlich ist, lassen sich Werkzeug- und Rüstkonzepte flexibel an unterschiedliche Fertigungsaufgaben anpassen. Das macht die Maschine sowohl für Einzelteile und Muster als auch für Reparaturen und Kleinserien interessant.

Für dünnwandige Rohre können zusätzlich Gleitschuhe eingesetzt werden. Sie unterstützen das Werkstück während des Biegevorgangs und helfen dabei, Faltenbildung und übermäßige Deformationen zu reduzieren – insbesondere bei anspruchsvollen Werkstoffen wie Edelstahl oder Kupfer.

‍

Ihre Vorteile:

• Einfache Handhabung großer und schwerer Werkstücke
• Freie Zugänglichkeit zum Biegebereich
• Reduzierter Platzbedarf
• Flexible Werkzeug- und Rüstkonzepte
• Hohe Flexibilität bei unterschiedlichen Rohr- und Profilgeometrien
• Wirtschaftlich bei Einzelteilen und Kleinserien
• Kein klassischer Biegedorn erforderlich

Präzise Steuerung und reproduzierbare Biegeergebnisse

Große Biegekräfte erfordern eine entsprechend präzise Prozesssteuerung. Bei der JUTEC 15000 erfolgt die Positionserfassung direkt an der Biegeachse. Dadurch wird die tatsächliche Bewegung der Biegeeinheit erfasst und eine hohe Wiederholgenauigkeit unterstützt.

Die Bedienung erfolgt komfortabel über eine menügeführte Touchscreen-Steuerung in 14 Sprachen. Der gewünschte Biegewinkel kann in 0,1°-Schritten eingestellt werden. Für komplexere Werkstücke lassen sich komplette Biegeabläufe mit bis zu acht Bögen pro Geometrie programmieren, speichern und wiederholt ausführen.

Die Biegegeschwindigkeit ist für Vor-und Rücklauf variabel einstellbar und kann an die jeweilige Bearbeitungsaufgabe angepasst werden.

‍

Materialkennlinien zur Kompensation der Rückfederung

Da Werkstoffe je nach Materialeigenschaften und Wandstärke unterschiedlich stark zurückfedern, verfügt die Steuerung über Materialkennlinien und eine parametrierbare Überbiegefunktion.

Das Werkstück wird dabei gezielt über den gewünschten Endwinkel hinaus gebogen. Die werkstoffbedingte Rückfederung wird berücksichtigt, sodass nach dem Biegevorgang der gewünschte Zielwinkel erreicht wird.

Das reduziert die erforderliche Nacharbeit und unterstützt reproduzierbare Biegeergebnisse sowie eine hohe Prozesssicherheit.

‍

Steuerungsfunktionen

• Biegewinkeleinstellung in 0,1°-Schritten
• Menügeführte Touchscreen-Steuerung
• Bedienung in 14 Sprachen
• Speicherbare Biegeprogramme
• Bis zu 8 Bögen pro Geometrie
• Variable Biegegeschwindigkeit für Vor- und Rücklauf
• Parametrierbare Überbiegefunktion
• Materialkennlinien zur Kompensation der Rückfederung
• Positionserfassung direkt an der Biegeachse

Massive Konstruktion für hohe Biegekräfte

Die JUTEC 15000 ist konsequent für hohe Belastungen ausgelegt. Ein leistungsstarker Drehstromantrieb in Verbindung mit einem Präzisionsgetriebe sorgt für die erforderliche Kraftübertragung beim Biegen großer Querschnitte.

Die massive Maschinenkonstruktion bildet dabei die Basis für stabile Biegeprozesse und reproduzierbare Ergebnisse. Mit einem Maschinengewicht von über zwei Tonnen ist die JUTEC 15000 konsequent auf hohe Biegekräfte und anspruchsvolle industrielle Anwendungen ausgelegt.

‍

Flexibel für Rohr, Profil und Vollmaterial

Die JUTEC 15000 ist nicht auf klassische Rundrohre beschränkt. Abhängig von Werkzeugausführung und Anwendung können unterschiedliche Werkstückgeometrien bearbeitet werden:

Rundrohre · Vierkantrohre · Flachstahl · Profile · Vollmaterial · Sonderprofile

Durch entsprechende Sonderwerkzeuge lässt sich die Maschine darüber hinaus an individuelle Werkstückgeometrien und Fertigungsanforderungen anpassen. Damit bietet die JUTEC 15000 hohe Flexibilität für Unternehmen, die unterschiedliche Querschnitte, Werkstoffe und Geometrien mit einer Maschine bearbeiten möchten.

‍

Einsatzbereiche

Anlagen- und Rohrleitungsbau
Für großdimensionierte Rohrleitungen, individuelle Rohrgeometrien und komplexe Rohrführungen.

Schiffbau
Für große Rohrquerschnitte, robuste Konstruktionen und flexible Fertigungsaufgaben.

Energieanlagen
Für große Rohrquerschnitte und Anwendungen mit hohen Anforderungen an stabile Biegeprozesse.

Hydraulikverrohrung
Für komplexe Rohrführungen und die reproduzierbare Fertigung wiederkehrender Biegegeometrien.

Maschinen- und Sondermaschinenbau
Für individuelle Konstruktionen, Prototypen und Kleinserien.

Muster-, Reparatur- und Vorrichtungsbau
Für Einzelteile und Muster sowie deren reproduzierbare Nachfertigung bei Bedarf.

Weitere Einsatzmöglichkeiten der dornlosen JUTEC-Biegetechnik sind Mäanderbiegen, Sanitär- und Heizungsbau sowie individuelle Sonderanwendungen.

‍

Technische Daten 15000:

• Biegeleistung Rohre und Profile bis ca. Ø 160 mm*
• Vollmaterial bis Ø 100 mm*
• Biegewinkeleinstellung in 0,1°-Schritten
• Biegefolgen bis zu 8 Bögen pro Geometrie
• Intuitive menügeführte Touchscreen-Bedienung
• Bedienung in 14 Sprachen
• Biegegeschwindigkeit variabel für Vor- und Rücklauf
• Rückfederungskompensation Materialkennlinien / Überbiegefunktion
• Drehstromantrieb mit Präzisionsgetriebe
• Maschinengewicht über 2.000 kg


* Die tatsächliche Biegeleistung ist abhängig von Werkstoff, Querschnitt, Wandstärke, Biegeradius und Werkzeugausführung.

JUTEC 15000 – wenn Standardlösungen an ihre Grenzen kommen

Die JUTEC 15000 kombiniert dornlose Biegetechnik und hohe Biegeleistung mit einer massiven Maschinenkonstruktion und präziser digitaler Steuerung. Damit bietet sie eine leistungsstarke und flexible Lösung für die professionelle Bearbeitung großer Rohre, Profile und Vollmaterialien.

Große Rohrdurchmesser. Hohe Biegekräfte. Präzise Ergebnisse.

‍
