Biegesystem 5000

Biegesystem 5000

Die wirtschaftliche Biegemaschine mit Elektroantrieb für enge Biegeradien

Die Biegemaschine mit freistehendem Biegekopf lässt sich leicht für schwierige Geometrien auf Rechts- und Linksbiegen umbauen. Die steckbaren Biegewerkzeuge ermöglichen einen raschen Umbau auf andere Rohrgrößen. Eine schnelle Hydraulik zum Verkürzen der Nebenzeiten ist ein wichtiger Faktor für die Serienfertigung.

Der Spanndruck für die Rohrklemmung lässt sich optimal einstellen. Die SPS-Steuerung (beliebig über USB-Stick erweiterbar) mit Datenspeicher und neuester X2X-Schnittstelle, kann eine nahezu unbegrenzte Anzahl von Programmen für Biegewinkel, Längenmaß und Verdrehwinkel für max. 50 Biegefolgen an einer Rohrlänge aufnehmen. Zur Überwachung der Rückfederungswerte ist eine frei programmierbare Datenbank für bis zu 200 Materialien vorhanden.

Die Maschine verfügt über 2 Betriebsmodi: Im „Einfachen Biegen“ wird automatisch die Länge und Verdrehung der Bögen zueinander angezeigt. Im Modus „Kontrolliertes Biegen“ werden die Daten zuvor hinterlegt und während des Biegens wird ein permanenter Soll-/Ist-Vergleich durchgeführt.

Dadurch werden Fehlpositionierungen innerhalb eines Toleranzfensters ausgeschlossen und somit die anwenderbedingte Fehlerquote minimiert. Allgemeine Fehlermeldungen werden auf dem großen Bildschirm mit Volltext angezeigt. Der Dornrückzug ist programmierbar und kann vorzeitig bei Erreichen des Biegewinkels automatisch zurückgefahren werden.

Die kompakte Antriebseinheit mit dem lösbaren Dornträger bietet Vorteile beim Einsatz am Montageort sowie bei Sonderkonstruktionen mit sehr großem Rohraufschub und ist auch als stationäre Variante mit Ordnungssystem für Werkzeuge und Dornstangen lieferbar. Die günstige Alternative zur vollgesteuerten CNC-Maschine.

Mögliche Anwendungsbereiche:

  • Hydraulikverrohrung
  • Rohrleitungsbau
  • Anlagenbau, z.B. Chemie
  • Metallbau
  • Musterbau

Technische Daten:

Biegeleistung Ø 6 bis 50 x 4 mm je nach Material

  • Biegeradius min/max: 10 mm/140 mm
  • Biegeradien min: 1,5 x Ø (Standard 2 x Ø)
  • Multifunktions-Maschinensteuerung Biegewinkeleinstellung (0,1°)
  • Dornträgerlängen 1500/3000/4500/6000 mm (Sonderausführung auch länger)
  • Maximal 180º Biegeergebnis
  • Gewicht 600-700 kg (je nach Ausführung)
  • Ergonomische Betätigung über Sicherheits-Fußschalter

Optionales Zubehör:

  • Automatische Dornschmierung (Minimalmenge)
  • Pneumatisches oder hydraulisches Schnellspannfutter
  • Positionierung der Länge und Verdrehung über automatische Bremsfunktion oder über manuelle Anschläge per Fußschalter
  • Halbautomatisches Positionieren der Länge und Verdrehung über Servomotoren
  • Pneumatischer Rotationsanschlag
  • Rohrberechnungssoftware
  • LasergestützteWerkzeugüberwachung zum Überwachen der Werkzeugspannung
  • 10-Zoll Touch-Screen mit integrierter Rohrberechnung
  • Biegeradius bis 250 mm
  • Datenübertragung via Kabel (LAN), per Funk (WLAN) oder USB

Produktvideo

Bildergalerie

JUTEC Biegesystem 5000 Dornbiegen Biegearm

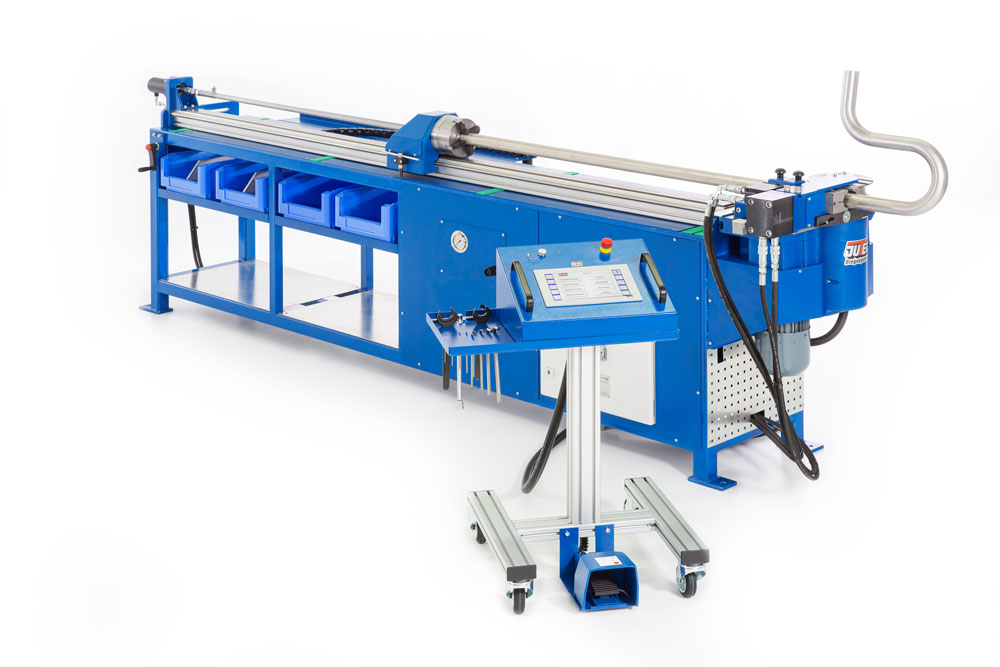

JUTEC Biegesystem 5000 Dornbiegen als Schweisskonstruktion
JUTEC Biegesystem 5000 Dornbiegen Biegerichtung rechts

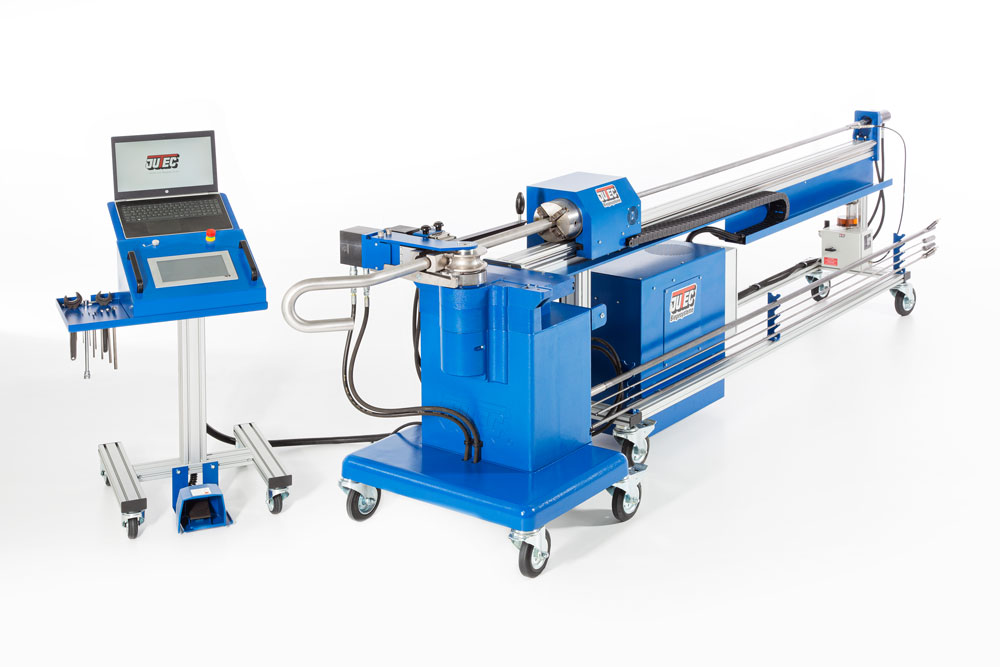

JUTEC Biegesystem 5000 Dornbiegen mit Premiumsteuerung und Laptophalterung

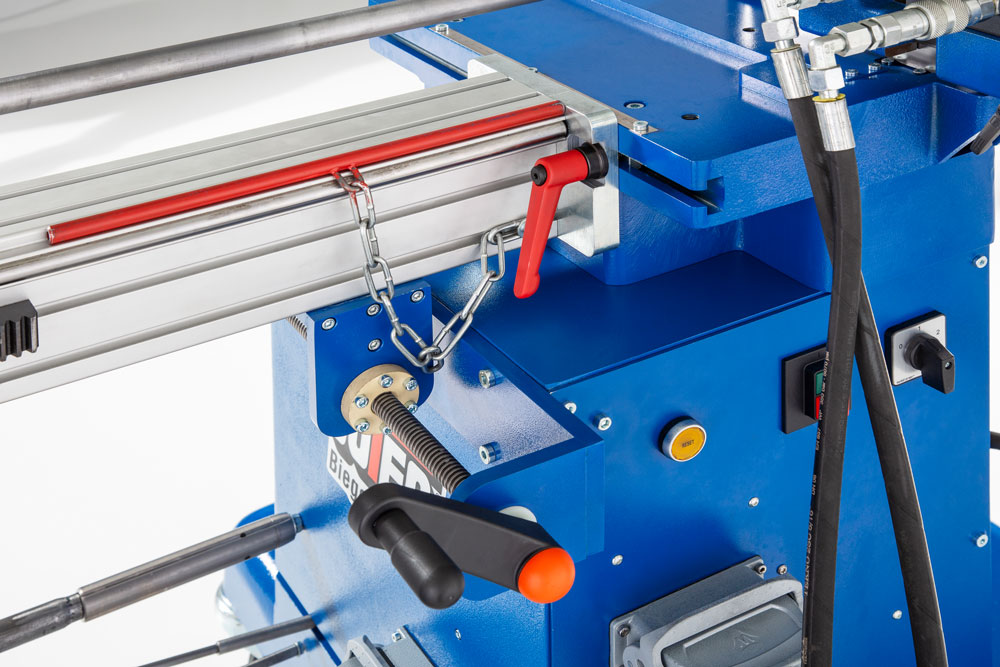

JUTEC Biegesystem 5000 Dornbiegen Querverstellung
JUTEC Biegesystem 5000 Dornbiegen Werkzeugsatz
